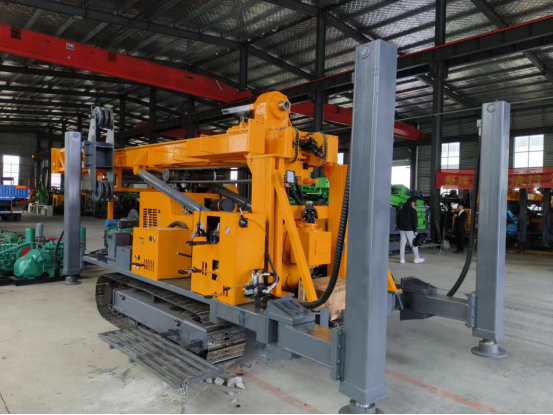

JDL-5机械顶驱钻机
机械顶驱JDL-5(垂直板)功能简介：JDL-5机械顶驱钻机是我公司自主研发的一种集水钻、气钻功能于一体的多功能钻凿设备(国家发明专利：ZL201510479602.4)，采用十二速手动变速箱，变速范围广、正反转切换灵敏便捷，传动效率比液压传动提高一倍，动力能耗大幅度降低，相对传统勘察钻机具有，搬迁方便、大大减少
- 型号：
- 额定功率： 立即询价
机械顶驱JDL-5(垂直板)
功能简介：
JDL-5机械顶驱钻机是我公司自主研发的一种集水钻、气钻功能于一体的多功能钻凿设备(国家发明专利：ZL201510479602.4)，采用十二速手动变速箱，变速范围广、正反转切换灵敏便捷，传动效率比液压传动提高一倍，动力能耗大幅度降低，相对传统勘察钻机具有，搬迁方便、大大减少操作辅助时间、更加的高效、节能。实现了在复杂地层勘察中进行泥浆跟管、套管新型钻探工艺，坚硬岩石层、砾石、卵石层回转钻机的施工效率低的难题。
JDL-5技术参数
钻进能力 Drilling capacity | 水井钻深 Drilling depth for water well | 800m（152mm~203mm） |
绳索取芯 75mm孔径 Wireline coring N size | 1200m | |
开孔钻孔(钻头)直径 Borehole (Drill bit) dia. | Ø75～Ø500mm | |
钻进角度 Drilling angle | 90° | |
动力头参数 Drive head | 提升力 Lifting capacity | 240kN |
推进力 Thrusting capacity | 180kN | |
回转转速 Rotary speed RPM | 正转：43-1080r/min | |
反转：47、144 r/min | ||
最大扭矩 Max. Torque | 16500N.m | |
动力部分 Power Unit | 柴油机型号 Engine Model | 云内 YN48GBZ |
额定功率/转速 Rated power/speed | 92kW/ 2400r/min | |
机械卷扬单绳提升力 Mechanical winch capacity | 7.5Ton | |
配套钻杆 Drill pipe | 钻杆直径 Drill pipe dia. | Ø50/ Ø60Ø76/ Ø89mm |
NQ/ HQ /PQ | ||
钻杆长度 Drill pipe length | 3000mm | |
配套泥浆泵 Mud pump | BW160/ BW200/ BW250/BW320/BW450 | |
配套空压机 Air compressor | 耗气总量 Air consumption | 16～35m3/min |
工作风压 Air pressure | 10.5～24.6bar | |
履带参数 Crawler chassis | 行走速度 Walking speed | 0～2 km/h |
爬坡能力 Climbing angle | Max. 25°~30° | |
整机尺寸 Dimension | 运输状态 Transport | 5900*2000*2650mm |
工作状态 Working | 3800*2500*8500mm | |
整机重量 Weight with steel crawler | 11500kg | |
备注：与公司网站参数不符以本参数为准。
